遠程與本地IO模塊區別

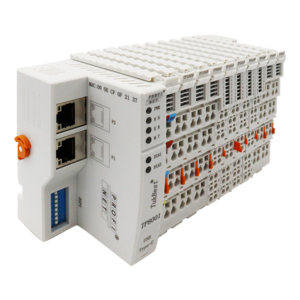

遠程IO模塊是通用傳感器到計算機的便攜式接口模塊，專為惡劣環境下的可靠操作而設計。遠程IO模塊采用多CPU工作，及雙口RAM存儲器使遠程I／O采樣與通信互不影響，大大提高采樣及通信速率。除了和本地IO模塊相同的參數外，下面的參數是不同的：

1.廣播速率

遠程IO模塊的廣播速率由編程人員在模塊IO組態時下列參數的影響：

（1）RPI:請求信息包間隔

所有遠程IO模塊的刷新都基于RPI：

a.指定模塊通過本地框架或者網絡廣播傳送數據的時間（2.0ms-750ms）

b.當達到指定時間時，開始廣播傳送數據

（2）COS：狀態改變

a.當某個數據的狀態由接通到斷開或者斷開到閉合時，傳送數據

b.根據某個點的狀態傳送數據，因此當一個點改變狀態時，開始廣播傳送數據

c.只有當它的狀態發生改變時才傳送數據，因此這種情況的效率是很高的

（3）RTS：實時采樣速率

RTS參數將使模擬量模塊按下面的方式運行：

a.掃描所有的輸入通道并且將數據存儲在板載內存中

b.廣播發送刷新通道數據和其他狀態數據至本地框架的背板

2.模塊所有關系

3.連接的使用

4、通訊格式

直接連接：在控制器和所有IO模塊（位于本地或者遠程框架之間的實時數據運輸）

（1）如果控制器中有框架內某個槽的模塊信息，控制器將周期性的查看該槽內的設備

a.如果檢測到槽內有模塊，控制器將自動的向模塊發送組態信息

b.如果組態信息與該槽內的模塊一致，則建立了連接并開始運行

（2）控制器維持并監視該鏈接

（3）模塊按照自身的速率發送數據

（4）模塊的狀態和診斷數據是可用的

（5）任何原因引發的連接斷開將引起控制器中該模塊的故障狀態

在工業生產線上引入遠程IO模塊，不僅提高了生產線過程檢測、生產設備監控、實時參數采集、材料消耗監測的自動化水平，而且還提高了生產過程監控、診斷、控制、決策、維護的智能化水平。
